Atölyemizde kullandığımız ekipmanlar

Günümüzdeki birçok modern elektronik cihazda, özellikle bilgisayar anakartları, ekran kartları ve oyun konsollarında BGA (Ball Grid Array) adı verilen özel bir tür entegre devre (çip) kullanılır. Bu çiplerin devre kartına bağlantısı, geleneksel iğne şeklindeki bacaklar yerine alt yüzeylerinde bulunan yüzlerce minik lehim topu aracılığıyla sağlanır. Zamanla aşırı ısınma, uzun süreli kullanım veya üretim hataları nedeniyle bu hassas lehim bağlantıları zayıflayabilir veya kopabilir. Bu durum cihazınızda aniden siyah ekran oluşması, görüntüde çizgiler veya noktalar belirmesi, hatta sistemin hiç açılmaması gibi ciddi arızalara yol açabilir.

İşte bu karmaşık ve hassas BGA çiplerinin onarımı veya değişimi için BGA makineleri (BGA rework istasyonları) devreye girer. Bu özel makineler, geleneksel lehimleme yöntemleriyle müdahalesi çok zor, hatta imkânsız olan arızaların giderilmesini mümkün kılar. Çipin altındaki yüzlerce minik lehim topunu eritip yeniden oluşturmak (reballing) veya çipi karttan güvenle söküp yenisini takmak için gereken kontrollü ısıyı ve hassas hizalamayı sağlar. Böylece elektronik kartlara ve diğer bileşenlere zarar verme riski en aza indirilerek profesyonel ve kalıcı bir onarım gerçekleştirilir.

BGA makineleri cep telefonlarından endüstriyel otomasyon sistemlerine, dizüstü bilgisayarlardan gelişmiş tıbbi cihazlara kadar çok geniş bir yelpazedeki elektronik aletlerin teknik servislerinde kullanılır. Bir cihazın BGA kaynaklı bir arızası olduğunda onarımın doğru ekipman ve uzmanlıkla yapılması, cihazın ömrünü uzatmak ve daha büyük masrafları önlemek için hayati önem taşır.

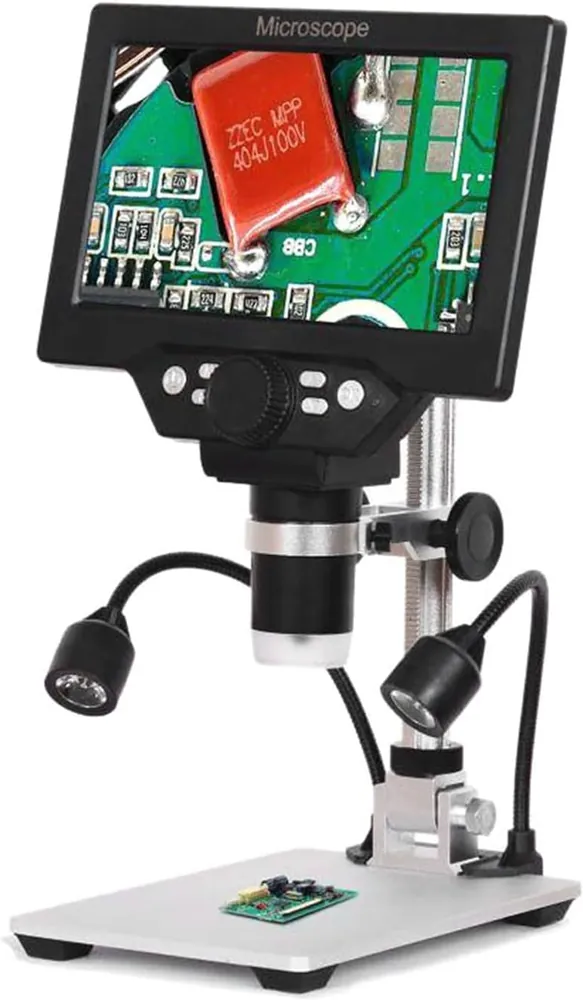

Dijital mikroskoplar, küçük nesneleri veya ayrıntıları büyütülmüş olarak incelemek için tasarlanmış modern görüntüleme cihazlarıdır. Yüksek çözünürlüklü sensörler ve özel optik lenslerle donatılmış bu cihazlar, görüntüleri kendi ekranlarında veya harici bir monitörde sunar. Ayarlanabilir LED ışık kaynakları sayesinde yansıma ve gölge en aza indirilir, en ince detaylar bile keskin ve net görüntülenir; görüntüler fotoğraf veya video olarak kaydedilebilir.

Elektronik devre kartlarının (PCB) onarımı, lehimleme işlemleri ve minyatür bileşenlerin kalite kontrolü gibi hassasiyet gerektiren işlerde vazgeçilmezdir.

Çıplak gözle görülmesi zor veya imkânsız olan detayları net bir şekilde görme, daha hassas işlem yapma ve bulguları daha doğru değerlendirme imkânı sunarak hem verimliliği artırır hem de daha doğru sonuçlar elde edilmesine yardımcı olur.

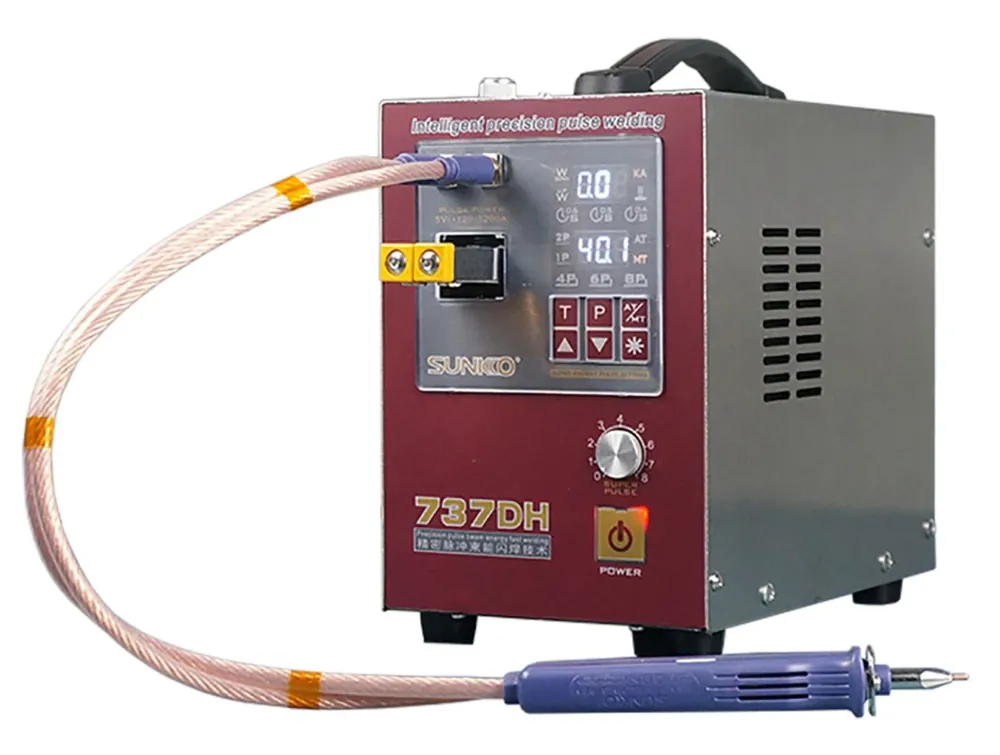

Pil punta kaynak makineleri, profesyonel kullanıma yönelik yüksek performanslı cihazlardır. İnce metal levhaları, özellikle pil hücrelerinin nikel şeritlerini birbirine hassas bir şekilde birleştirmek için kullanılır. Elektriksel direnç kaynağı prensibiyle çalışır; kısa süreli yüksek akım darbeleriyle metaller arasında yerel bir erime ve birleşme sağlayarak güçlü ve düşük dirençli bağlantılar oluşturur. Kaynak akımı, darbe süresi ve kaynak basıncı gibi kritik parametreler hassas şekilde ayarlanabilir.

Sabit kaynak kafasının yanında hareketli kaynak kalemleriyle de çalışabildiği için ulaşılması zor noktalarda bile hassas punta kaynağı yapılabilir. Ayarlanabilir darbe sayıları (tek, çift veya çoklu pulse) ısıya duyarlı malzemelerde daha kontrollü ve kaliteli kaynak elde edilmesine yardımcı olur.

Lityum iyon ve diğer şarj edilebilir pillerden özel batarya paketleri oluşturmak, elektronik kartlardaki hassas bağlantıları yapmak ve ince metal parçaları birleştirmek en yaygın kullanım alanlarıdır.

Sıcak hava tabancası tutucuları, bu ısıtma aletlerinin kullanımını kolaylaştırmak ve daha verimli hale getirmek için tasarlanmış yardımcı aparatlardır. Tabancayı güvenli bir şekilde sabitleyerek uzun süren çalışmalarda el yorgunluğunu ortadan kaldırır.

Tutucular, sıcak hava tabancasının her zaman istenen konumda ve açıda sabit kalmasını sağlar. Bu stabilite, elektronik devre kartları üzerinde lehimleme, lehim sökme veya yüzey montajlı (SMD) bileşenlerle çalışma gibi mikron düzeyinde hassasiyet gerektiren görevlerde hata olasılığını azaltır.

Eller serbest kaldığında, üzerinde çalışılan kart çok daha rahat hareket ettirilip ayarlanabilir. Bu da yoğun bileşenli alanlara daha iyi erişim sağlar ve bileşen sökme gibi işlemleri önemli ölçüde kolaylaştırır.

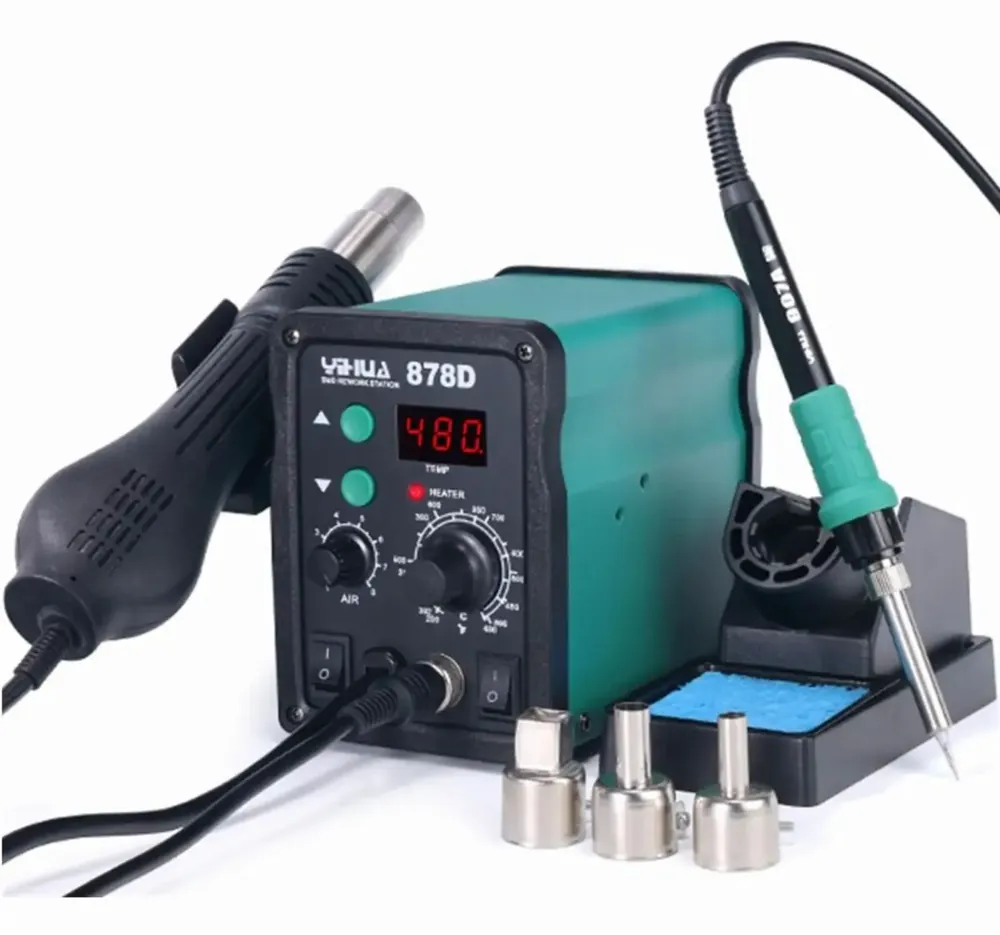

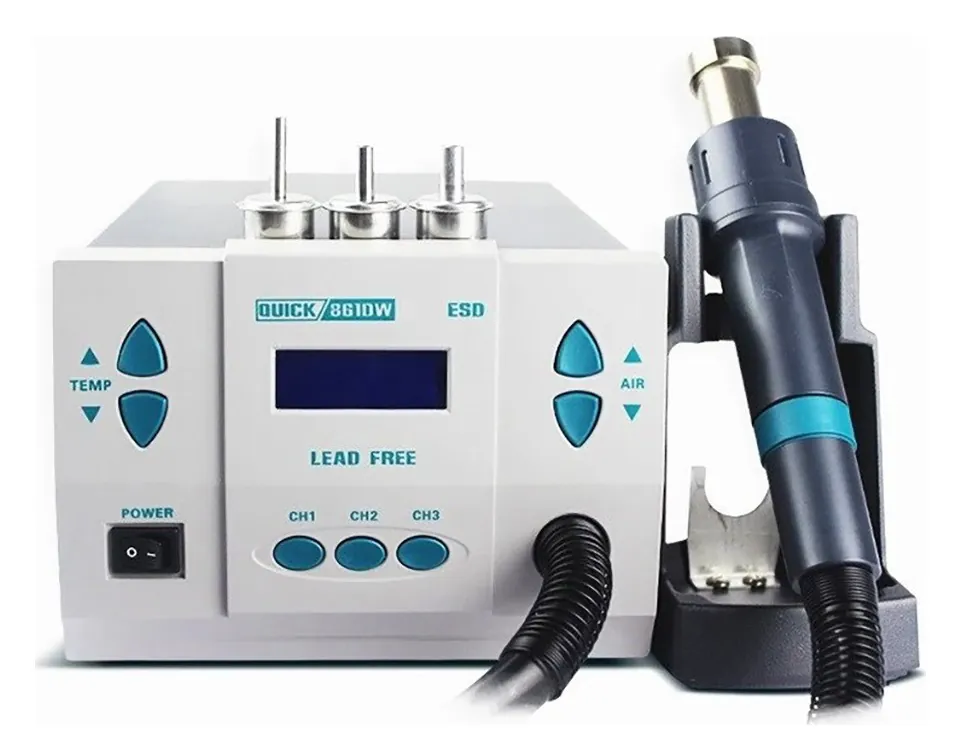

Gelişmiş sıcak hava lehimleme istasyonları, sık kullanılan sıcaklık ve hava akışı ayarlarını hafızaya alan çoklu çalışma kanallarına sahiptir. Her kanal için hava debisi ve sıcaklık ayrı ayrı programlanabilir; böylece her uygulamaya özel en uygun koşullar sağlanır ve tekrarlanabilir sonuçlar elde edilir.

Manyetik sensörlü tutucuya yerleştirildiğinde otomatik uyku moduna geçme, parola koruması ve tuş kilidi gibi özellikler hem güvenliği artırır hem de el aletinin ömrünü uzatır.

Sensör kapalı döngü sistemi ve mikroişlemci kontrollü sıcaklık yönetimi, ayarlanan sıcaklığa hızla ulaşılmasını ve bu sıcaklığın hassas şekilde korunmasını sağlar. Fırçasız motorlu fanlar farklı hava debileri sunar; otomatik soğutma fonksiyonu ise ısıtıcının ömrünü uzatır.

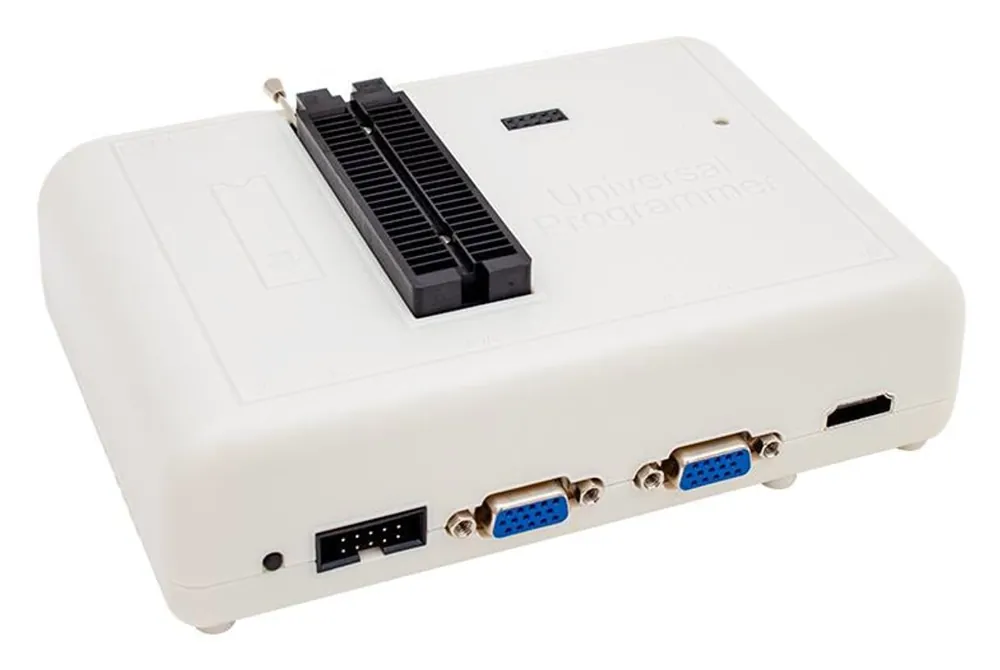

Gelişmiş çip programlama kitleri, elektronik cihazların "beyni" olarak kabul edilen entegre devreleri okuma, yazma ve test etme işlemlerini kolaylaştıran kapsamlı araçlardır. NAND flash ve eMMC gibi birçok farklı bellek türünü otomatik olarak tanır ve uygun okuma/yazma protokollerini uygular.

Bu kitler yalnızca çipleri soketlerine yerleştirerek değil, devre içi programlama (ISP) ile ve hatta LCD TV'lerin VGA/HDMI portları üzerinden cihazı sökmeden programlamayı da destekler. Yüksek hızlı USB bağlantısı ve düzenli güncellenen yazılımlarıyla yeni çip türlerine de uyum sağlar.

Teknik serviste arızalı cihazlardaki çipleri teşhis etmek, firmware (yazılım) güncellemek veya bozuk yazılımı kurtarmak için kritik öneme sahiptir.
